华三H3C交换机IRF堆叠配置 万兆交换机堆叠配置

概念简介：

    把多台网络设备组合一起当作一台设备来管理和使用，之前称之为堆叠技术，现在都叫虚拟化了。

    华为的堆叠技术叫做VSS，锐捷的堆叠技术叫做VSU，华三的堆叠技术叫做IRF。

    不同厂商的尽管叫法名字不一样，但目的都是相同的，就是把多台设备虚拟化成一台设备进行管理。所以无论是VSS、VSU还是IRF技术均支持虚拟化、链路和设备级备份。

应用需求：

    两台（H3C1、H3C2）希望堆叠成一台交换机进行管理。

    堆叠域：domain  0

    H3C1作为主设备，堆叠口：gi1/0/27、gi1/0/28

    H3C2作为从设备，堆叠口：gi1/0/27、gi1/0/28

注意事项：

    1、尽量使用光口最好是10GB以上的光口，电口及千兆光口速度有限制有可能会导致堆叠不成功。

    2、H3C1的28口连接H3C2的27口，H3C1的27口连H3C2的28口（建议交叉连r接）。

    3、在两台交换机都配置完成后在分别执行irf-port-configuration active激活堆叠命令，执行前先保存配置。

    4、建议在配置完成后在接线，不然会出现网络风暴保存不成功情况。

    5、堆叠后配置会以主机配置为准，主机的配置会同步给备机。备机原有的配置会丢失，不会同步给主机。

    6、同一拓扑内同一组设备必须在同一个domain下，默认domain为0，这个domian可以理解为就是一个堆叠组的意思，如果一个交换机里面有多个堆叠业务组就增加多个，一般默认0即可。

    7、member序号即是虚拟化后【大设备】的slot【板卡】序号，一般1U的机器默认1就可以了,但是第二层的堆叠要把这个改为成2，可以理解为G1/0/1和G2/0/1的区别。

    8、 priority 20 ，其中20指的主备的优先级，越大就是主，你也可以输入个3也可以，反正比备用的大就可以。

实操开整：

开整前建议修改下交换机名字，防止在配置命令中搞混，这里就不提了。

[H3C1]irf domain 0                                                                                                  //同一拓扑内如果有其它堆叠组，domain不能重复
[H3C1]irf member 1 priority 20                                                                         //priority：优先级，大的为主设备，其余为备，默认值为1
[H3C1]int range GigabitEthernet 1/0/27 to GigabitEthernet 1/0/28        //如果是跨越端口不是连续的，自己可以单个选择
[H3C1-if-range]shutdown                                                                                 //端口加入irf-port之前必须先shutdown
[H3C1]irf-port 1/1                                                                                                 //堆叠端口1
[H3C1-irf-port1/1]port group interface GigabitEthernet 1/0/27     //加入27端口到堆叠组
[H3C1-irf-port1/1]port group interface GigabitEthernet 1/0/28    //加入28端口到堆叠组
[H3C1]int range GigabitEthernet 1/0/27 to GigabitEthernet 1/0/28    //选择端口27-28
[H3C1-if-range]undo shutdown    //启用端口，如果启用不了端口，保存save 保存配置拔电重启
[H3C1]irf-port-configuration active  //激活启用堆叠口
[H3C1]save

————————————————

[H3C2]irf domain 0                                     //需要跟第一台交换机保持一致
[H3C2]irf member 1 renumber 2         //把从设备默认的成员编号1重新编号为2
[H3C2]save                                             //重启前保存配置
<H3C2>reboot                                       //重启设备

这步之后重启设备，接口名将会由 1/0/ 变成 2/0/，这样子在堆叠里面更容易区分哪个交换机的接口是谁的。

[H3C2]irf member 2 priority 10                                                                              //这条命令可不写，priority默认是 1
[H3C2]int range GigabitEthernet 2/0/27 GigabitEthernet 2/0/28
[H3C2-if-range]shutdown
[H3C2]irf-port 2/2                                                                                          //renumber的数字为n，则此处为n/n
[H3C2-irf-port2/2]port group interface GigabitEthernet 2/0/27
[H3C2-irf-port2/2]port group interface GigabitEthernet 2/0/28
[H3C2]int range GigabitEthernet 2/0/27 to GigabitEthernet 2/0/28
[H3C2-if-range]undo shutdown  //启用端口，如果启用不了端口，保存save 保存配置拔电重启
[H3C1]irf-port-configuration active  //激活启用堆叠口
[H3C1]save

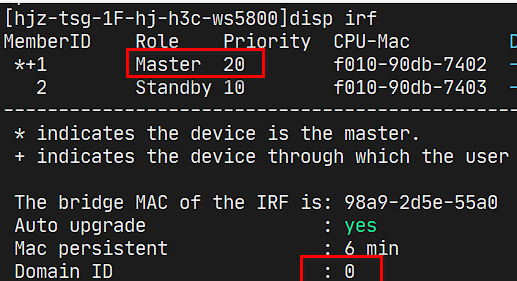

查询是否irf是否配置成功及主从线路可以使用 disp irf 命令；

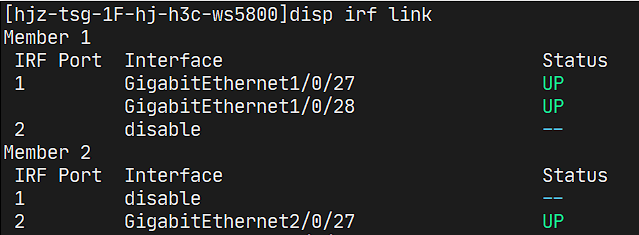

查询irf线路上下行的状态情况可以使用dis irf link 命令；

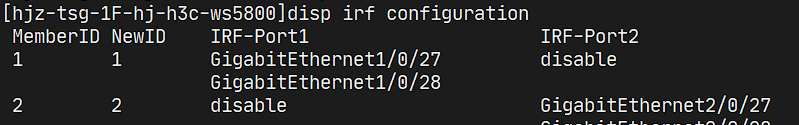

查询irf线路的堆叠使用接口可以使用dis irf configuration 查询；

如果你使用的是开启https和http访问进去页面配置的话，也可以参考这个irf堆叠口端口查询这个图去配置添加，主机器设置更高的优先级，备设备使用低一点的数值优先级。主设备添加主，次要设备添加背，切记不要点错了回回环。
